Ermittlung des Ausgangswiderstandes eines Vorverstärkers oder Wiedergabegerätes (z.B. DVD-Player)


Mit Hilfe dieser Seite beschreiben wir wie der Ausgangswiderstand eines Wiedergabegerätes (z.B. DVD-Player) oder eines Vorverstärkers zubestimmen ist.

Dazu benötigen wir:

  • einen Cinchstecker
  • zwei Bananenbuchsen
  • zwei Bananenstecker
  • zweiadriges Kabel (z.B. 1m)
  • einen definierten Widerstand (z.B. 1kOhm / 0,1W)
  • ein Multimeter
  • eine Test CD mit Sinussignalen (Frequenz zwischen 50 und 1000Hz)


    • Die Bananenbuchsen, der Cinchstecker und das Kabel wird anhand der nachstehenden Skizze zusammen gelötet. Danach den Widerstand mit den beiden Bananensteckern verlöten.



    Bild 1:

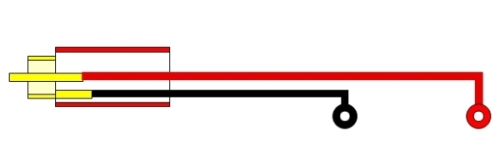

    das Messkabel


    Jetzt kann das Messkabel mit einem Ausgang des zu messenden Gerätes verbunden werden. Alle anderen Ausgänge bleiben für die Bestimmung des Ausgangswiderstandes frei. Mit Hilfe des Multimeters und der Test CD kann jetzt die Ausgangsspannung bestimmt werden. Bei einem Vorverstärker kann mittels Lautstärkepoti der Wert z.B. auf 1V eingestellt werden. Diese ermittelte Spannung notieren wir uns als U1.



    Bild 2:

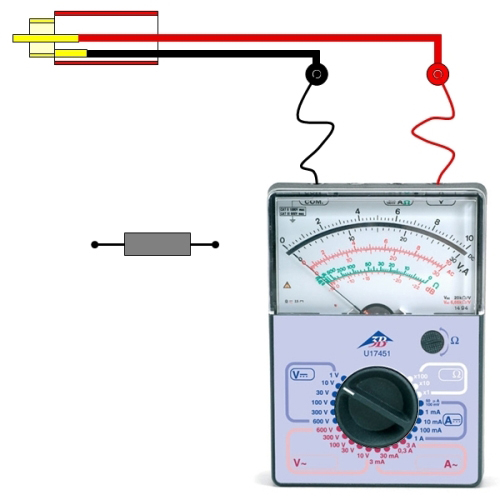

    der Messaufbau 1


    Jetzt wird parallel zum Ausgang zusätzlich der Widerstand (R1) eingesteckt (siehe Skizze) Durch diese Belastung sinkt der Wert der zweiten Spannung (U2). Diesen Wert notieren wir uns.



    Bild 3:

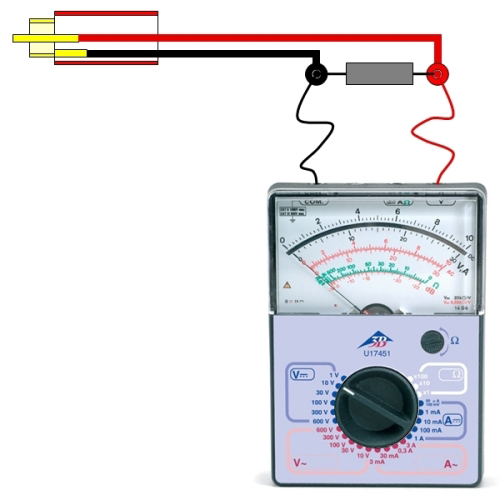

    der Messaufbau 2




    Mit Hilfe der beiden gemessenen Werte (U1 und U2) sowie dem bekannten Widerstandswert R1 kann jetzt der Ausgangswiderstand des Gerätes bestimmt werden.



    Formel 1:
    Berechnung des Ausgangswiderstandes




    Eingabe der Parameter

    Bitte geben Sie Kommastellen mit einem Punkt ein.
    Spannung (U1) V Spannung (U2) V Messwiderstand (R1) Ω


    Ausgangswiderstand Ω
